基本原理

风向测量准确性是影响风力发电机生产效率的重要因素之一。风速风向传感器安装到风力发电机上时，根据具体安装位置，风向轴指向应与风力发电机中轴线重合或者平行，如图1所示，A1和A2分别是两条与机舱中轴线平行的风速风向传感器风向轴线。风向轴与机舱中轴线二者重合或者平行的一致性越好风力发电机迎向主风向准确度就越高，相应的生产效率就越高。

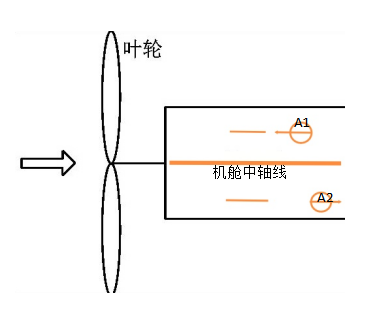

图1  传感器风向轴方向与中轴线平行

对正仪指针与风速风向传感器N方向对齐时，激光器十字线只能根据铰链弯折角度沿风向轴方向移动。因此，只要激光器十字线的竖线与通过安装点的中轴线或其平行线重合就能确保风向轴方向与中轴线平行。

对正仪使用步骤与方法

1.确定风力发电机中轴线及穿过传感器安装位置的中轴平行线

在机舱上确定风力发电机中轴线或者与中轴线平行的线作为参考线。

根据风速风向传感器安装位置，确定穿过安装位置与中轴线或者与其平行的线，在相应位置划线或者贴上标记，以便后续激光器十字线对齐。

2.使用对正仪确定传感器的最终方向

  风速风向传感器安装后，先对卡箍进行预紧固定，不要锁紧；按照主控要求将N方向指向机头或者机尾（不同型号风机要求不同），将工具卡到传感器立柱出线部位上方，如图2，并将对正仪的指针与N方向对齐（N方向指向机尾的话，远端指针与N方向对齐，如图3；反之近端指针与N方向对齐，如图4）；打开激光器开关，同步旋转传感器立柱与对正仪，激光器十字线与步骤1中划线或者标记重合时锁紧卡箍。此时风速风向传感器风向轴方向与中轴线平行。

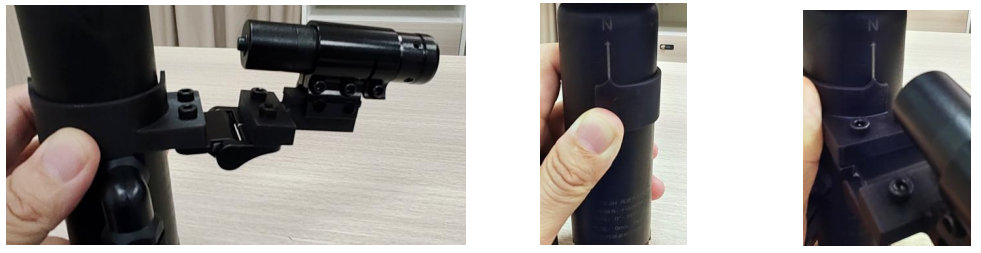

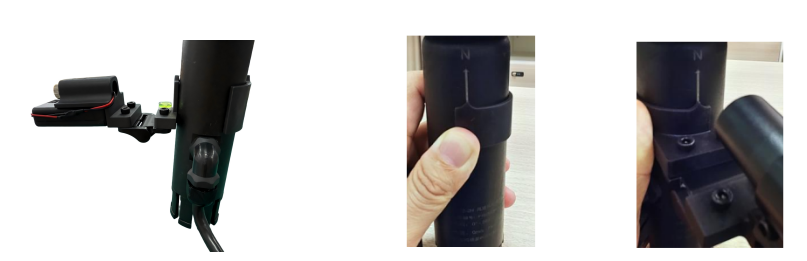

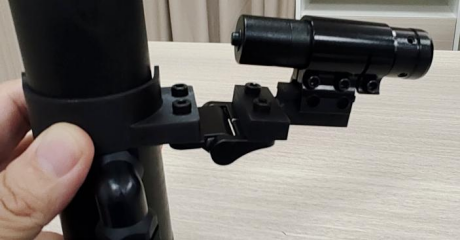

            图2  对正仪置于出线上方           图3 远端指针对齐       图4  近端指针对齐
